输入轴油封压机

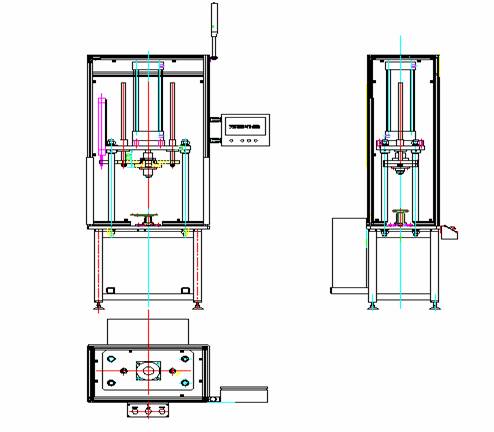

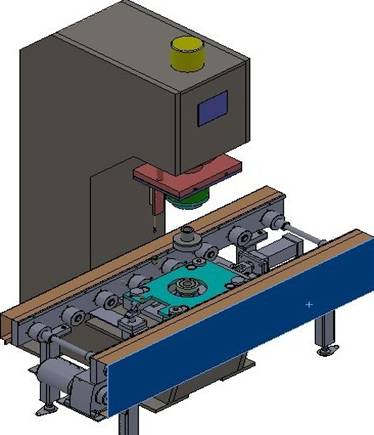

一.设备构想图(具体见最最下方图片)

二、功能与结构：

用于输入轴油封的压装。双手启动按钮在压装过程中对操作人员起到了安全保护的作用。采用气液增压缸压装。

三、工作过程：

1.将输入轴油封套在压头上，传感器检测油封方向。

2.将右箱体放到压机定位夹具上定位。

3.按动压机工作按钮。

4.气液增压缸动作将输入轴油封压装到位。

5.气液增压缸退回原位。

6.将右箱体从压机定位夹具上取下。

四、设备特点：

1.人工上下料，线上半自动设备。

2.漏装检测功能：通过压力位移传感器来判别需要压装的零件有无漏装。

3.装有压力与位移传感器来控制零件的压装力。

4.能够显示压力与位移曲线。

5.配备安全光幕用于保护操作者安全。

五、主要组成：

序号

组件名称

组件规格

生产商

数量

备注

1

压装装置

克莱斯汽车装备工程

1套

2

定位夹具

克莱斯汽车装备工程

1套

3

导向机构

克莱斯汽车装备工程

1套

4

设备台架

克莱斯汽车装备工程

1套

5

压力与位移控制装置

力传感器：上海天沐

位移传感器：德国NOVO

克莱斯汽车装备工程

1套

6

气液增压缸

TOX

1套

7

气动系统

SMC

1套

8

电控系统

克莱斯汽车装备工程

1套

9

连接附件

克莱斯汽车装备工程

1套

10

安全光幕

OMRON/

KEYENCE/

SCHNEIDER

1套

六、主要性能参数

1、压装力：10KN

2、压头行程：≥200mm
